阿特拉斯(Atlas)固定式拧紧轴QST
阿特拉斯(Atlas)固定式拧紧轴QST产品简介
阿特拉斯(Atlas)QST拧紧轴是名副其实的进阶产品。配合Power Focus拧紧控制器使用后，阿特拉斯(Atlas)固定式拧紧轴QST能够提供非常可靠的拧紧解决方案。
功能特点
2.支持热插拔，更换电缆或拧紧轴时无需断电
3.拧紧速度性能提升，最高可达3000rpm
4.可选冗余角度编码器以及传感器

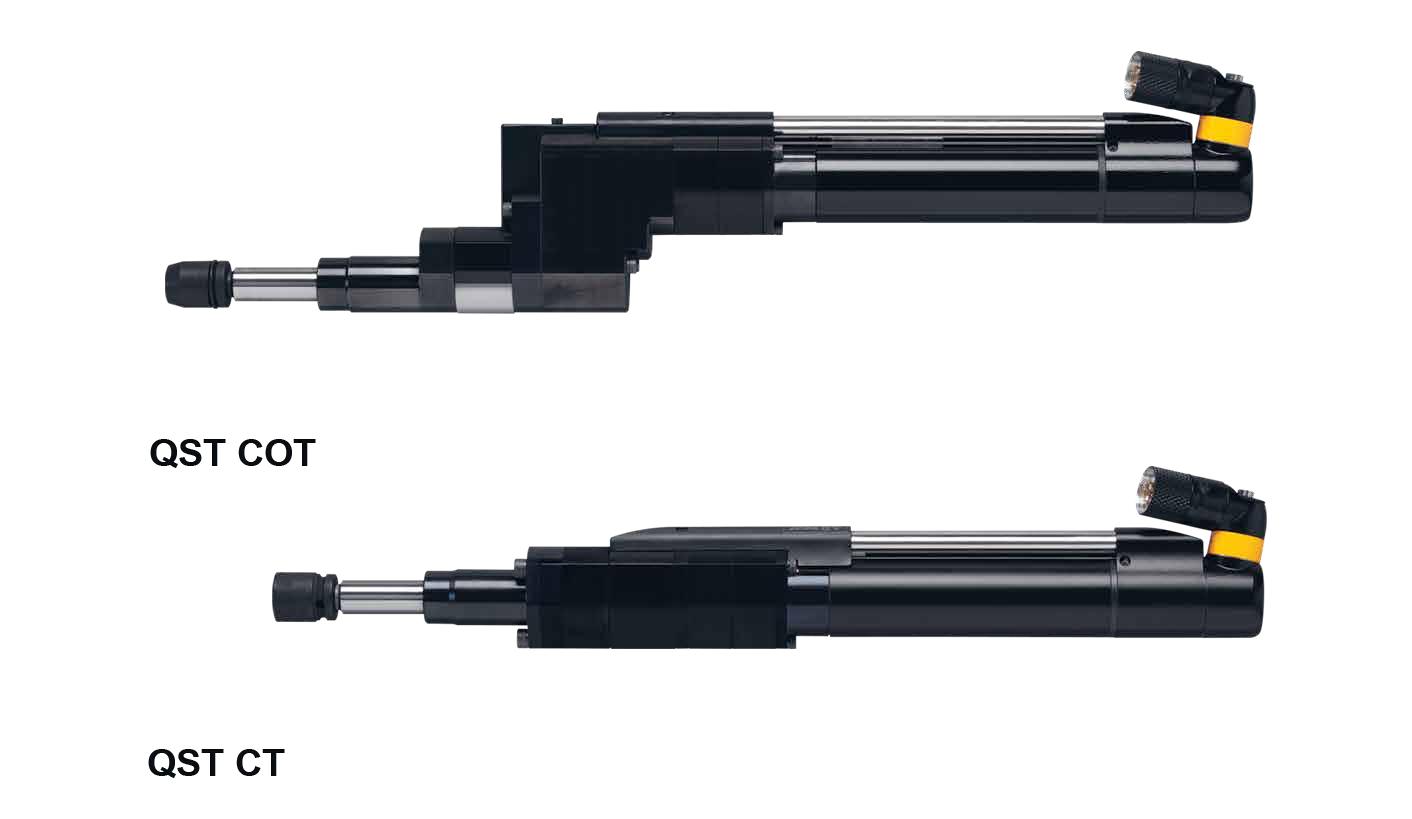

5.直柄式拧紧轴CT—配备有角度和扭矩传感器。
6.偏置式拧紧轴COT—带有角度传感器，适用于狭窄螺栓的偏置式齿轮和扭矩传感器。
7.加长的弹簧行程76mm和100mm—带有加长弹簧行程的拧紧轴，适用于长度更长的螺栓。
8.双扭矩传感器CTT—带有双扭矩传感器反馈的拧紧轴。
9.双扭矩传感器和角度传感器CATT—带有双角度和双扭矩传感器反馈的拧紧轴。
10.弯头拧紧轴CTV—弯头拧紧轴。带行程与否可选。
阿特拉斯(Atlas)固定式拧紧轴QST产品参数选型表
|
型号 |
行程 mm |
扭矩范围 Nm |
扭矩范围 ft lb |
转速 r/min |
最小中心距离 |
重量 kg |
重量 lb |
齿轮比 |
轴头尺寸 in |
订货号 |
|
QST34-8CT-T50-L150-H6 |
50 |
2-8 |
1.5-6 |
3000 |
34 |
2 |
4.4 |
7.428 |
1/4 |
8435 6000 10 |
|
QST42-50CT-T76-L189-H13 |
76 |
10-50 |
7-35 |
700 |
43 |
3.8 |
8.4 |
21.3 |
1/2 |
8435 6030 11 |
|
QST62-230CT-T76-L200-H19 |
76 |
40-230 |
29-170 |
330 |
63 |
10.2 |
22.5 |
19 |
3/4 |
8435 6065 11 |
功能特点
1. 安装结构
阿特拉斯(Atlas)QST拧紧轴可使用法兰安装和插入式安装。不同的轴头长度(0~200mm)可在狭窄的工位或零件内做到灵活易用。针对更长螺栓操作时，弹簧行程可按需，从标准的50mm增加至76或 100mm。
2. 存储与精度寿命
阿特拉斯(Atlas)QST拧紧轴内置存储芯片，处理存储工具的拧紧数据以及服务数据。两款工具均拥有+/-2.5% 精度，软硬连接可达1百万次工作周期。
3. 机型结构种类
阿特拉斯(Atlas)QST拧紧轴拥有直柄式、偏置式、弯头式、弯头带行程式、U 型、角度、SPN 和双轴设计。拧紧轴上的电缆接口均设计用于实现灵活的电缆管理。
4. 接口调节
阿特拉斯(Atlas)QST拧紧轴上牢固的电缆接口和插针设计可在2个自由度上进行调整。
5. 扭矩规格
阿特拉斯(Atlas)QST拧紧轴具备2-1750 Nm (最高达16000Nm，按需提供)的标准扭矩范围，电缆最长可达60m。
6. 耐用指标
阿特拉斯(Atlas)QST拧紧轴在正常条件下，平均无故障运行时间多于500万次拧紧。
